Produktdetails:
|
| Art: | 2-fiber 1G CSFP | Datenrate (Gbps): | 1.244Gbps/1.244Gbps |
|---|---|---|---|
| TX-Wellenlänge: | 2 x 1310nm | RX-Wellenlänge: | 2 x 1550nm |
| Komponente: | DFB+PIN | Abstand: | 40km |
| Temperatur: | Werbung | Schlüsselwörter: | Faser-Transceiver 1.244G CSFP |
| Hervorheben: | 1000BASE CSFP,TX1550 CSFP,Doppel-BIDI-Transceiver |
||
1000BASE CSFP verdoppeln BIDI 40km TX1550 RX1310 Inspektions-Transceiver LC DOM
Beschreibung

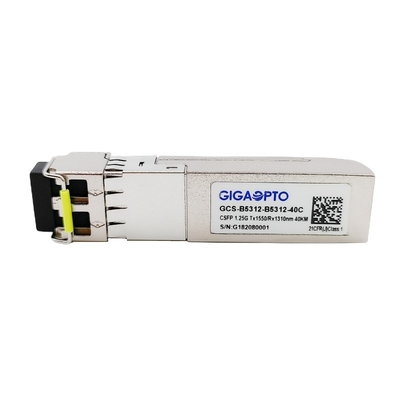

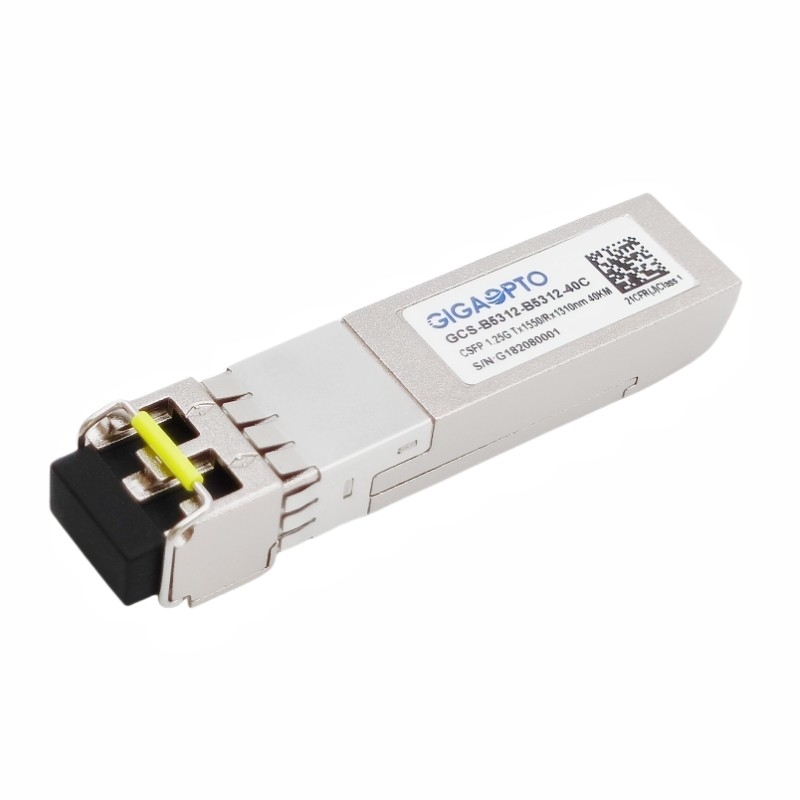

Dieser GCS-B5312-B5312-40C CSFP Transceiver ist Hochleistung und das hohe Stabilitätsprodukt, das in der Standardtemperatur funktioniert, stellt 1000Base-BX 2-Channel Durchsatz bis zu 40km über Monomodefaser (SMF) unter Verwendung einer nominalen Wellenlänge von 1550nmTx/1310nmRx über ein LC-Verbindungsstück zur Verfügung.
Für jeden Kanal besteht der Transceiver aus drei Abschnitten: ein 1550nm DFB Laser-Übermittler, eine PIN-Fotodiode 1310nm integriert mit einem Transwiderstandvorverstärker (TIA) und MCU-Steuergerät. Alle Module werden Lasersicherheitsanforderungen der Klasse I gerecht.
Die Transceivers sind mit kompakter SFP-Multi-Quellvereinbarung (MSA) kompatibel und SFF-8472. für weitere Informationen, beziehen bitte sich auf SFP MSA
Spezifikationen
| Produkt-Reihe | Doppel-Transceiver 1000Base CSFP | P/N | GCS-B5312-B5312-40C |
| Paket | Vertrag SFP | Art | 2 Faser BIDI |
| Daten-klassig (Gbps) | 1.244G/1.244G | Weg-Zählung | 2x (Tx/Rx) |
| Reichweite | 40km | Verbindungsstück | LC-/UPCduplex |
| TX-Wellenlänge | 2x 1550nm | RX-Wellenlänge | 2x 1310nm |
| Energie-Spannung | +3.3V (typisch) | Leistungsaufnahme | ≤ 1.3W |
| TX-Art | DFB | RX-Art | PIN |
| TX-Spitzenleistung | -5 | 0dBm | RX-Empfindlichkeit | < -25dBm=""> |
| Löschungs-Verhältnis | > 9dB | Sättigung | > 0dBm |
| Macht-Budget (DB) | 20dB | DDM | Einbauten |
| Umwelt | Funktionieren: Standard 0 zu 70°C | Garantie | 36-monatig |
| Lagerung: -40°C zu 85°C | MTBF | 1,000,000Hours | |
| Protokolle | 1000BASE Ethernet, MSA konform, SFF-8472 | ||
Eigenschaften
Anwendung
Optische und elektrische Eigenschaften
| Parameter | Symbol | Minute | Typisch | Maximal | Einheit | Anmerkungen | ||
| Übermittler | ||||||||
| Mitte-Wellenlänge | λc | 1530 | 1550 | 1570 | Nanometer | |||
| Spektralbreite (- 20dB) | σ | 1 | Nanometer | |||||
| Seitenmodus-Unterdrückungs-Verhältnis | SMSR | 30 | DB | |||||
| Durchschnittliche Spitzenleistung | Schellfisch | -5 | 0 | dBm | 1 | |||
| Löschungs-Verhältnis | ER | 9 | DB | |||||
| Optischer Aufstieg/Abfallzeit (20%~80%) | tr/tf | 0,26 | ns | |||||
| Dateneingabe Schwingen-Differenzial | VIN | 400 | 1800 | Millivolt | 2 | |||
| Eingegebener differenzialer Widerstand | ZIN | 90 | 100 | 110 | Ω | |||
|
TX-Sperrung |
Sperrung | 2,0 | Vcc | V | ||||
| Ermöglichen Sie | 0 | 0,8 | V | |||||
|
TX-Störung |
Störung | 2,0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Empfänger | ||||||||
| Mitte-Wellenlänge | λc | 1290 | 1310 | 1330 | Nanometer | |||
| Empfänger-Empfindlichkeit | -25 | dBm | 3 | |||||
| Empfänger-Überlastung | 0 | dBm | 3 | |||||
| LOS De-erklären | LOSD | -27 | dBm | |||||
| LOS erklären | LOSA | -40 | dBm | |||||
| Los-Hysterese | 1 | 4 | DB | |||||
| Datenausgabe-Schwingen-Differenzial | Vout | 400 | 1800 | Millivolt | 4 | |||
|
LOS |
Hoch | 2,0 | Vcc | V | ||||
| Tief | 0,8 | V | ||||||
Anmerkungen:
1. Die optische Energie wird in SMF gestartet.
2. PECL-Input, innerlich Wechselstrom-verbunden und beendet.
3. Gemessen mit einer Testseite @1244Mbps PRBS 223-1, BRUSTBEEREN ≤1×10-12.
4. Innerlich Wechselstrom-verbunden.
