Produktdetails:
|
| Produkt-Art: | 100BASE CSFP | Datenrate: | 155Mbps/155Mbps |
|---|---|---|---|
| TX-Wellenlänge: | 2 x 1490nm | RX-Wellenlänge: | 2 x 1310nm |
| Getriebe: | 20km | Medien: | SMF |
| DOM/DDM: | Gestützt | Schlüsselwörter: | 2 Transceiver der Faser-100BASE BIDI CSFP aus optischen Fasern |
| Hervorheben: | 2 Faser sfp-Fasertransceiver,20km sfp Fasertransceiver,Dom-Faserkanal sfp |
||

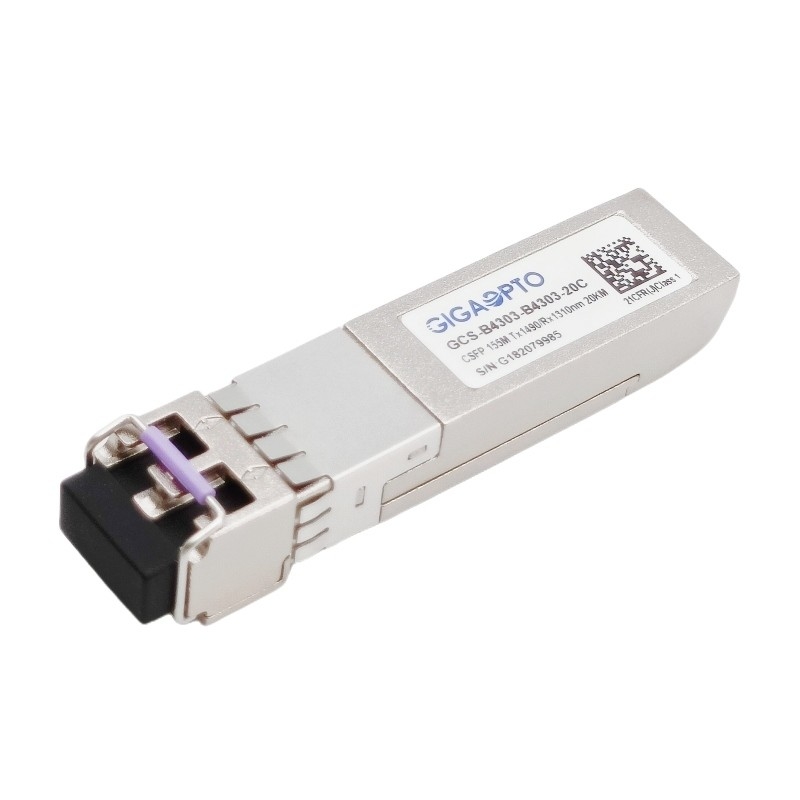

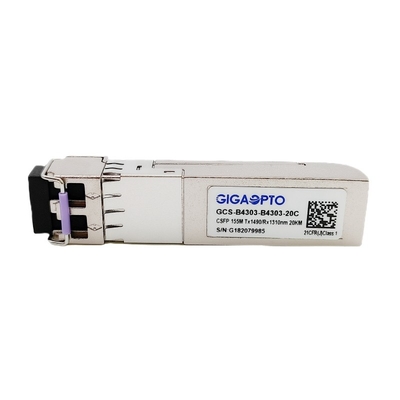

2 Transceiver TX1490nmRX1310nm LC 20km der Faser-100BASE BIDI CSFP DOM aus optischen Fasern
Beschreibung
Der Transceiver 100Base CSFP ist speziell für die Hochleistung integrierte zwei bidirektionale Verbindungen auf einer Duplexmonomodefaser bestimmt, stützt jede Verbindung Durchsatz 155Mbps und 20km Getriebe mit LC-Schnittstelle.
Es ist mit dem Stiftverbindungsstück SFPs 20, zum der heißen Steckerfähigkeit zu erlauben. Digital-Diagnosefunktionen sind über eine I2C-Schnittstelle verfügbar, die in SFP MSA SFF-8472 spezifiziert wird.
Dieser Transceiver CSFP LX ist völlig konform, kleiner Form-Faktor steckbare (CSFP) MSA-Wahl 2 zusammenzupressen und CE/RoHS bestätigte.
Spezifikationen
| Produkt-Reihe | 100Base CSFP | Teilnummer | GCS-B4303-B4303-20C |
| Paket | CSFP | Art | 2 BOSA pro Hafen |
| Datenrate (Mbps) | 155Mbps/155Mbps | Weg-Zählung | 2x (Tx/Rx) |
| Verbindungs-Abstand | 20km | Verbindungsstück | Lc-Duplex |
| TX-Wellenlänge | 2x 1490nm | RX-Wellenlänge | 2x 1310nm |
| Spannung | +3.3V (typisch) | Leistungsaufnahme | ≤ 1.3W |
| Übermittler-Art/Weg | DFB Laser | Empfänger-Art/Weg | PIN |
| TX-Spitzenleistung | -14 | -8dBm | RX-Empfindlichkeit | < -32dBm=""> |
| Löschungs-Verhältnis | > 9dB | RX-Überlastung | > -3dBm |
| Leistungsbilanz (DB) | 18dB | DDM/DOM | Unterstützung |
| Temperatur | Funktionieren: 0 zu 70°C | Garantie | 3-jährig |
| Lagerung: -40°C zu 85°C | Stückgewicht | 25gram | |
| Protokolle | Schnelles Ethernet, MSA konform | ||
Eigenschaften
Anwendung
Elektrische und optische Eigenschaften
| Parameter | Symbol | Minute | Typisch | Maximal | Einheit | Anmerkungen | ||
| Übermittler | ||||||||
| Mitte-Wellenlänge | λc | 1470 | 1490 | 1510 | Nanometer | |||
| Spektralbreite (- 20dB) | σ | 1 | Nanometer | |||||
| Seitenmodus-Unterdrückungs-Verhältnis | SMSR | 30 | DB | |||||
| Durchschnittliche Spitzenleistung | Schellfisch | -13 | -9 | dBm | 1 | |||
| Löschungs-Verhältnis | ER | 9 | DB | |||||
| Optischer Aufstieg/Abfallzeit (20%~80%) | tr/tf | 0,26 | ns | |||||
| Dateneingabe Schwingen-Differenzial | VIN | 400 | 1800 | Millivolt | 2 | |||
| Eingegebener differenzialer Widerstand | ZIN | 90 | 100 | 110 | Ω | |||
|
TX-Sperrung |
Sperrung | 2,0 | Vcc | V | ||||
| Ermöglichen Sie | 0 | 0,8 | V | |||||
|
TX-Störung |
Störung | 2,0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Empfänger | ||||||||
| Mitte-Wellenlänge | λc | 1290 | 1330 | Nanometer | ||||
| Empfänger-Empfindlichkeit | -32 | dBm | 3 | |||||
| Empfänger-Überlastung | -3 | dBm | 3 | |||||
| LOS De-erklären | LOSD | -32 | dBm | |||||
| LOS erklären | LOSA | -45 | dBm | |||||
| Los-Hysterese | 1 | 4 | DB | |||||
| Datenausgabe-Schwingen-Differenzial | Vout | 400 | 1800 | Millivolt | 4 | |||
|
LOS |
Hoch | 2,0 | Vcc | V | ||||
| Tief | 0,8 | V | ||||||
Anmerkungen:
1. Die optische Energie wird in SMF gestartet.
2. PECL-Input, innerlich Wechselstrom-verbunden und beendet.
3. Gemessen mit einer Testseite @155Mbps PRBS 27-1, BRUSTBEEREN ≤1×10-12.
4. Innerlich Wechselstrom-verbunden.
