Produktdetails:
|
| Produkt-Art: | 100M Compact SFP BIDI LX20 | Bitgeschwindigkeit: | 100Mbps/100Mbps |
|---|---|---|---|
| Wellenlänge (Ch1): | TX1550nm/RX1310nm | Wellenlänge (Ch2): | TX1550nm/RX1310nm |
| Verbindungs-Reichweite: | 20km | Schnittstelle: | Doppel-LC |
| Temperatur: | Werbung | Schlüsselwörter: | 100Mbps Vertrag BIDI SFP |
| Hervorheben: | 100Mbps Vertrag SFP,20km kompaktes SFP,Bidirektionaler optischer Transceiver RX1310nm |
||

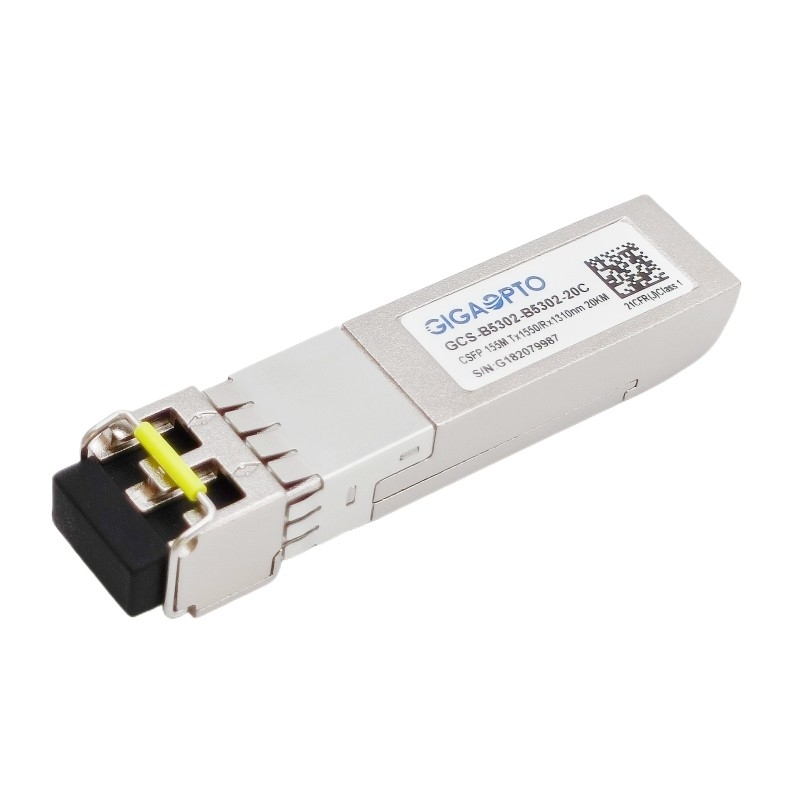

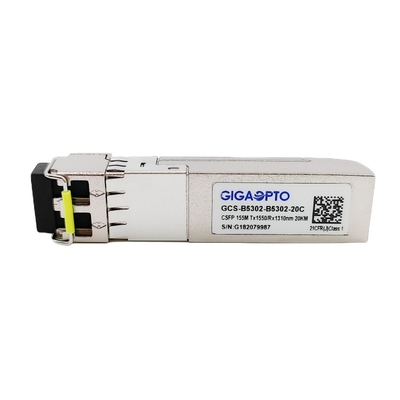

bidirektionale optische Transceiver TX1550nmRX1310nm LC 20km Vertrag 100Mbps SFPs VERDOPPELUNGDOM
Beschreibung
Das GCS-B5302-B5302-20C ist speziell für die Hochleistung integrierte zwei bidirektionale Verbindungen auf einer Duplexmonomodefaser bestimmt, stützt jede Verbindung Durchsatz 155Mbps und 20km Getriebe mit LC-Schnittstelle.
Es ist mit dem Stiftverbindungsstück SFPs 20, zum der heißen Steckerfähigkeit zu erlauben. Digital-Diagnosefunktionen sind über eine I2C-Schnittstelle verfügbar, die in SFP MSA SFF-8472 spezifiziert wird.
Dieser Transceiver CSFP LX ist völlig konform, kleiner Form-Faktor steckbare (CSFP) MSA-Wahl 2 zusammenzupressen und CE/RoHS bestätigte.
Eigenschaften
| Produkt-Reihe | 100Mbps Vertrag SFP BIDI | Teilnummer | GCS-B5302-B5302-20C |
| Form-Faktor | Vertrag SFP | Art | 2 BOSA pro sfp-Hafen |
| Datenrate (Ch1/Ch2) | 155Mbps/155Mbps | Weg-Zählung | 2x (Tx/Rx) |
| Kabellänge | 20km | Schnittstelle | Doppel-LC |
| Wellenlänge-Ch1 | TX1550nm/RX1310nm | Wellenlänge-Ch2 | TX1550nm/RX1310nm |
| Energie-Spannung | +3.3V | Verlustleistung | ≤ 1.3W |
| Laser-Art | DFB Laser | Fotodetektor-Art | PIN |
| Durchschnittliche Energie TX | -13 | -9dBm | RX-Empfindlichkeit | < -32dBm=""> |
| Löschungs-Verhältnis | > 9dB | RX-Sättigung | > -3dBm |
| Optisches Budget (DB) | 19dB | Digital-Diagnose | Unterstützung |
| Temperatur | Funktionieren: 0 zu 70°C | Garantie | 3-jährig |
| Lagerung: -40°C zu 85°C | Stückgewicht | 25gram | |
| Protokolle | Schnelles Ethernet, MSA konform | ||
Eigenschaften
Anwendung
Elektrische und optische Eigenschaften
| Parameter | Symbol | Minute | Typisch | Maximal | Einheit | Anmerkungen | ||
| Übermittler | ||||||||
| Mitte-Wellenlänge | λc | 1530 | 1550 | 1570 | Nanometer | |||
| Spektralbreite (- 20dB) | σ | 1 | Nanometer | |||||
| Seitenmodus-Unterdrückungs-Verhältnis | SMSR | 30 | DB | |||||
| Durchschnittliche Spitzenleistung | Schellfisch | -13 | -9 | dBm | 1 | |||
| Löschungs-Verhältnis | ER | 9 | DB | |||||
| Optischer Aufstieg/Abfallzeit (20%~80%) | tr/tf | 0,26 | ns | |||||
| Dateneingabe Schwingen-Differenzial | VIN | 400 | 1800 | Millivolt | 2 | |||
| Eingegebener differenzialer Widerstand | ZIN | 90 | 100 | 110 | Ω | |||
|
TX-Sperrung |
Sperrung | 2,0 | Vcc | V | ||||
| Ermöglichen Sie | 0 | 0,8 | V | |||||
|
TX-Störung |
Störung | 2,0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Empfänger | ||||||||
| Mitte-Wellenlänge | λc | 1290 | 1330 | Nanometer | ||||
| Empfänger-Empfindlichkeit | -32 | dBm | 3 | |||||
| Empfänger-Überlastung | -3 | dBm | 3 | |||||
| LOS De-erklären | LOSD | -32 | dBm | |||||
| LOS erklären | LOSA | -45 | dBm | |||||
| Los-Hysterese | 1 | 4 | DB | |||||
| Datenausgabe-Schwingen-Differenzial | Vout | 400 | 1800 | Millivolt | 4 | |||
|
LOS |
Hoch | 2,0 | Vcc | V | ||||
| Tief | 0,8 | V | ||||||
Anmerkungen:
1. Die optische Energie wird in SMF gestartet.
2. PECL-Input, innerlich Wechselstrom-verbunden und beendet.
3. Gemessen mit einer Testseite @155Mbps PRBS 27-1, BRUSTBEEREN ≤1×10-12.
4. Innerlich Wechselstrom-verbunden.
