Produktdetails:
|
| Produkt-Art: | 155Mbps CSFP EX | Bandbreite (Ch1/Ch2): | 155Mbps/155Mbps |
|---|---|---|---|
| Wellenlänge (Ch1/Ch2)): | TX_1490nm/RX_1310nm | Faser-Abstand: | 40km |
| LD-/PDart: | DFB+PIN | Temperatur: | Standard 0 zu 70°C |
| Verbindungsstück: | LC | Schlüsselwörter: | Optisches Transceiver-Modul CSFP BIDI |
| Hervorheben: | Vertrag SFP 2x 155Mbps,Lc-Vertrag SFP,1310nm 1490nm sfp |
||

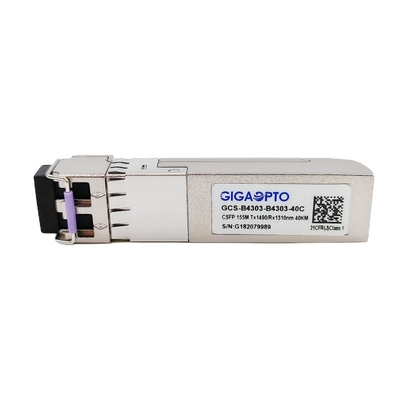

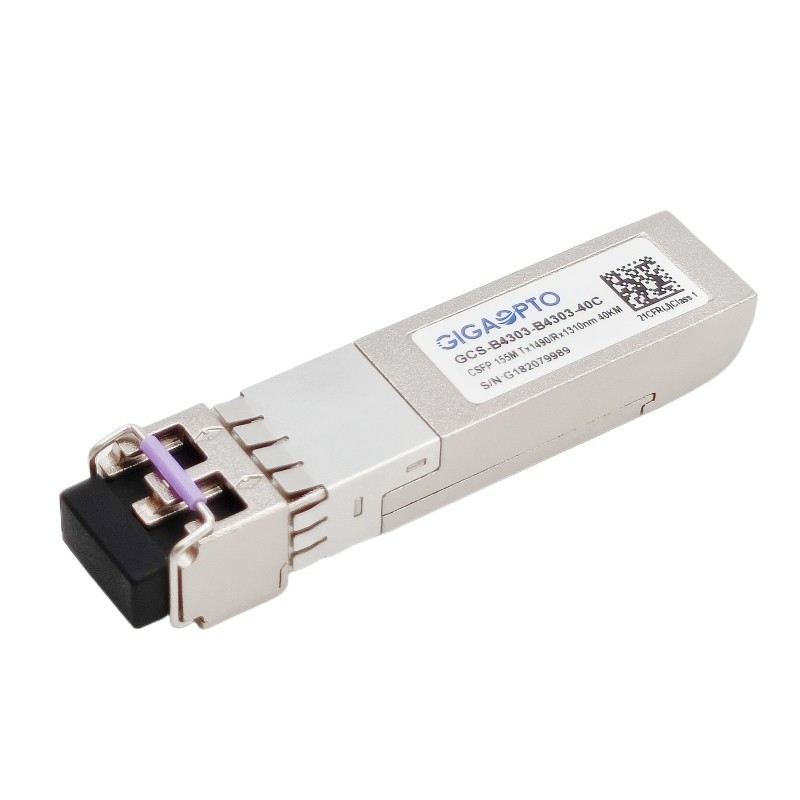

LC 40km Transceiver 2x 155Mbps TX_1490nm/RX_1310nm CSFP BIDI DOM
Beschreibung
Der kleine steckbare Formfaktor GCS-B4303-B4303-40C Vertrages (CSFP) ist eine Version von SFP mit dem gleichen mechanischen Formfaktor, zwei unabhängige bidirektionale Kanäle pro Hafen erlaubend.
Es schließt zwei BOSA in einem SFP-Hafen, jedes BOSA besteht aus einem Laser-Übermittler der hohen Qualität 1490nm DFB und hohen Empfindlichkeit 1310nm einer PIN-Fotodiode mit ein und versieht Durchsatz 155Mbps mit 40km Verbindungsgetriebe.
Es ist mit dem Stiftverbindungsstück SFPs 20, zum der heißen Steckerfähigkeit zu erlauben. Digital-Diagnosefunktionen sind über eine I2C-Schnittstelle verfügbar, die in SFP MSA SFF-8472, Realzeitmonitoren der Temperatur, Versorgungsspannung, Laser-Neigungsstrom, Laser-Durchschnittsspitzenleistung spezifiziert wird und Spitzenleistung empfangend, werden zur Verfügung gestellt.
Dieser Transceiver der Zweifaser CSFP ist völlig konform, kleiner Form-Faktor steckbare (CSFP) MSA-Wahl 2 zusammenzupressen und CE/RoHS bestätigte.
Eigenschaften
| Produkt-Reihe | 2x 155Mbps CSFP BIDI | Teilnummer. | GCS-B4303-B4303-40C |
| Paket | CSFP | Art | 2x BIDI pro SFP-Hafen |
| Daten-klassig (Ch1/Ch2) | 155Mbps/155Mbps | Weg-Zählung | 2x (Tx/Rx) |
| Getriebe | 40km @ G652 SMF | Verbindungsstück | Lc-Duplex |
| Wellenlänge-Ch1 | TX_1490nm/RX_1310nm | Wellenlänge-Ch2 | TX_1490nm/RX_1310nm |
| Energie-Spannung | +3.3V | Verlustleistung | ≤ 1.3W |
| Übermittler-Art | DFB Laser | Empfänger-Art | PIN/TIA Fotodiode |
| Übermittler-Energie | -1 | -4dBm | Empfänger-Empfindlichkeit | < -39dBm=""> |
| Löschungs-Verhältnis | > 9dB | Überlastung | > -3dBm |
| Optisches Budget (DB) | 38dB | Digital-Diagnose | Unterstützung |
| Umwelt | Funktionieren: 0 zu 70°C | Garantie | 3-jährig |
| Lagerung: -40°C zu 85°C | Stückgewicht | 25gram | |
| Protokolle | Schnelles Ethernet, MSA konform | ||
Eigenschaften
Anwendung
Elektrische und optische Eigenschaften
| Parameter | Symbol | Minute | Typisch | Maximal | Einheit | Anmerkungen | ||
| Übermittler | ||||||||
| Mitte-Wellenlänge | λc | 1470 | 1490 | 1510 | Nanometer | |||
| Spektralbreite (- 20dB) | σ | 1 | Nanometer | |||||
| Seitenmodus-Unterdrückungs-Verhältnis | SMSR | 30 | DB | |||||
| Durchschnittliche Spitzenleistung | Schellfisch | -4 | -1 | dBm | 1 | |||
| Löschungs-Verhältnis | ER | 9 | DB | |||||
| Optischer Aufstieg/Abfallzeit (20%~80%) | tr/tf | 0,26 | ns | |||||
| Dateneingabe Schwingen-Differenzial | VIN | 400 | 1800 | Millivolt | 2 | |||
| Eingegebener differenzialer Widerstand | ZIN | 90 | 100 | 110 | Ω | |||
|
TX-Sperrung |
Sperrung | 2,0 | Vcc | V | ||||
| Ermöglichen Sie | 0 | 0,8 | V | |||||
|
TX-Störung |
Störung | 2,0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Empfänger | ||||||||
| Mitte-Wellenlänge | λc | 1290 | 1330 | Nanometer | ||||
| Empfänger-Empfindlichkeit | -35 | dBm | 3 | |||||
| Empfänger-Überlastung | -3 | dBm | 3 | |||||
| LOS De-erklären | LOSD | -35 | dBm | |||||
| LOS erklären | LOSA | -45 | dBm | |||||
| Los-Hysterese | 1 | 4 | DB | |||||
| Datenausgabe-Schwingen-Differenzial | Vout | 400 | 1800 | Millivolt | 4 | |||
|
LOS |
Hoch | 2,0 | Vcc | V | ||||
| Tief | 0,8 | V | ||||||
Anmerkungen:
1. Die optische Energie wird in SMF gestartet.
2. PECL-Input, innerlich Wechselstrom-verbunden und beendet.
3. Gemessen mit einer Testseite @155Mbps PRBS 223-1, BRUSTBEEREN ≤1×10-12.
4. Innerlich Wechselstrom-verbunden.
