Produktdetails:
|
| Produkt-Art: | 2 Faser 100Base CSFP BIDI EX | Datenrate (Ch1/Ch2): | 155Mbps/155Mbps |
|---|---|---|---|
| Wellenlänge (Ch1/Ch2): | TX_1310nm/RX_1550nm | Getriebe: | 40km |
| Komponente: | FP+PIN | Temperatur: | Werbung |
| Verbindungsstück: | Doppel-LC | Schlüsselwörter: | 2 EX Transceiver der Faser-BIDI |
| Hervorheben: | RX 1550nm CSFP,TX 1310nm CSFP,100BASE CSFP |
||

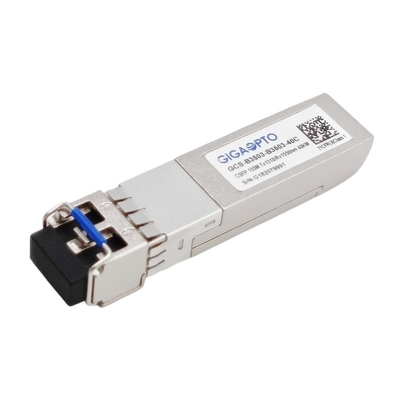

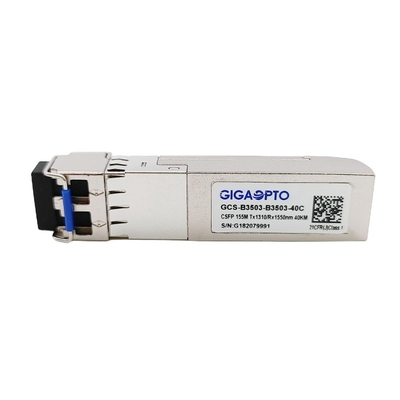

Bi-Di SFP-Transceiver 1310nm TX 1550nm RX 40km des Vertrags-155Mbps
Beschreibung
Dieser 2 Transceiver der Faser 100Base CSFP ist eine ultra-niedrige Energie (Leistungsaufnahme < 1="">
Der Transceiver besteht aus drei Abschnitten: ein DFB Laser-Übermittler, eine PIN-Fotodiode integriert mit einem Transwiderstandvorverstärker (TIA) und MCU-Steuergerät. Alle Module werden Lasersicherheitsanforderungen der Klasse I gerecht.
Die Transceivers sind mit kompakter SFP-Multi-Quellvereinbarung (MSA) und SFF-8472 kompatibel.
Eigenschaften
| Produkt-Reihe | 2 Faser 100Base CSFP | Teilnummer. | GCS-B3503-B3503-40C |
| Paket | CSFP | Art | 2x BIDI pro SFP-Hafen |
| Daten-klassig (Ch1/Ch2) | 155Mbps/155Mbps | Weg-Zählung | 2x (Tx/Rx) |
| Getriebe | 40km @ G652 SMF | Verbindungsstück | Lc-Duplex |
| Wellenlänge-Ch1 | TX_1310nm/RX_1550nm | Wellenlänge-Ch2 | TX_1310nm/RX_1550nm |
| Energie-Spannung | +3.3V | Verlustleistung | ≤ 1.3W |
| Übermittler-Art | FP Laser | Empfänger-Art | PIN Fotodiode |
| Übermittler-Energie | -1 | -4dBm | Empfänger-Empfindlichkeit | < -39dBm=""> |
| Löschungs-Verhältnis | > 9dB | Überlastung | > -3dBm |
| Optisches Budget (DB) | 38dB | Digital-Diagnose | Unterstützung |
| Umwelt | Funktionieren: 0 zu 70°C | Garantie | 3-jährig |
| Lagerung: -40°C zu 85°C | Stückgewicht | 25gram | |
| Protokolle | Schnelles Ethernet, MSA konform | ||
Eigenschaften
Anwendung
Elektrische und optische Eigenschaften
| Parameter | Symbol | Minute | Typisch | Maximal | Einheit | Anmerkungen | ||
| Übermittler | ||||||||
| Mitte-Wellenlänge | λc | 1260 | 1310 | 1360 | Nanometer | |||
| Spektralbreite (Effektivwert) | ∆λ | 4 | Nanometer | |||||
| Durchschnittliche Spitzenleistung | Schellfisch | -1 | -4 | dBm | 1 | |||
| Löschungs-Verhältnis | ER | 9 | DB | |||||
| Optischer Aufstieg/Abfallzeit (20%~80%) | tr/tf | 0,26 | ns | |||||
| Dateneingabe Schwingen-Differenzial | VIN | 400 | 1800 | Millivolt | 2 | |||
| Eingegebener differenzialer Widerstand | ZIN | 90 | 100 | 110 | Ω | |||
|
TX-Sperrung |
Sperrung | 2,0 | Vcc | V | ||||
| Ermöglichen Sie | 0 | 0,8 | V | |||||
|
TX-Störung |
Störung | 2,0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Empfänger | ||||||||
| Mitte-Wellenlänge | λc | 1530 | 1570 | Nanometer | ||||
| Empfänger-Empfindlichkeit | -35 | dBm | 3 | |||||
| Empfänger-Überlastung | -3 | dBm | 3 | |||||
| LOS De-erklären | LOSD | -35 | dBm | |||||
| LOS erklären | LOSA | -45 | dBm | |||||
| Los-Hysterese | 1 | 4 | DB | |||||
| Datenausgabe-Schwingen-Differenzial | Vout | 400 | 1800 | Millivolt | 4 | |||
|
LOS |
Hoch | 2,0 | Vcc | V | ||||
| Tief | 0,8 | V | ||||||
Anmerkungen:
1. Die optische Energie wird in SMF gestartet.
2. PECL-Input, innerlich Wechselstrom-verbunden und beendet.
3. Gemessen mit einer Testseite @155Mbps PRBS 223-1, BRUSTBEEREN ≤1×10-12.
4. Innerlich Wechselstrom-verbunden.
