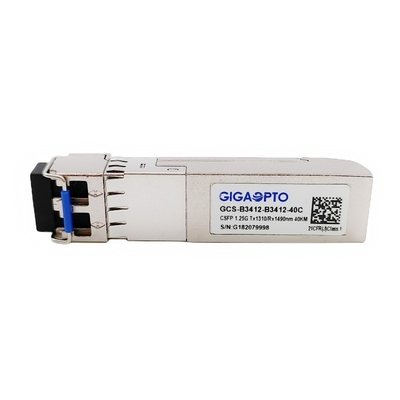

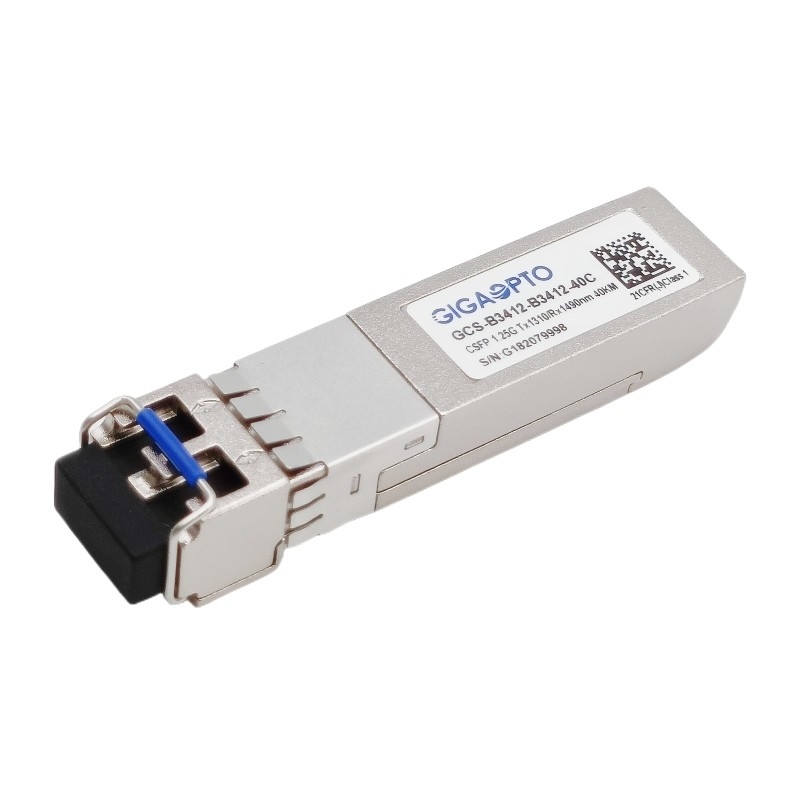

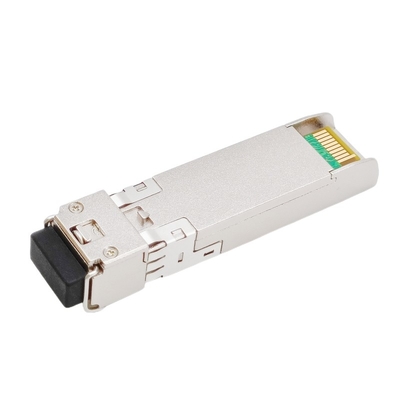

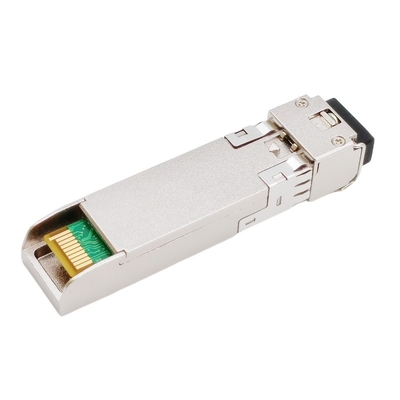

Zweikanal-BIDI CSFP Transceiver-Modul TX1310nm RX1490nm SMF 40km 1.244G
Beschreibung
Dieses GCS-B3412-B3412-40C ist ein Transceiver CSFP (kompaktes SFP), in dem beide Häfen bidirektional sind und d.h. stellen bereit
doppelte Kapazität verglichen mit normalen BiDi-Transceivers, in denen ein Hafen nicht benutzt wird. Dieses erfordert dass die Transceivers der Unterstützung CSFP des Hostequipments.
Es stützt Durchsatz 1244Mbps und 40km Getriebeabstand mit SMF. Für jeden Hafen besteht die Transceivereinheit aus drei Abschnitten: ein DFB Laser-Übermittler, eine PIN-Fotodiode integriert mit einem Transwiderstandvorverstärker (TIA) und MCU-Steuergerät. Alle Module werden Lasersicherheitsanforderungen der Klasse I gerecht.
Spezifikationen
| Produkt-Reihe | Transceiver 1G CSFP | P/N | GCS-B3412-B3412-40C |
| Verpacken | CSFP | Art | Doppel-BiDi EX |
| Bitgeschwindigkeit (Gbps) | 2x 1.244G | Weg-Zählung | 2x (Tx/Rx) |
| Kabellänge | 40km | Verbindungsstück | LC-/UPCduplex |
| TX-Wellenlänge | 2x 1310nm | RX-Wellenlänge | 2x 1490nm |
| Energie-Spannung | +3.3V (typisch) | Leistungsaufnahme | ≤ 1.3W |
| Übermittler-Teil | DFB | Empfänger-Teil | PIN |
| Übermittler-Energie | -5 | 0dBm | RX-Empfindlichkeit | < -25dBm=""> |
| Löschungs-Verhältnis | > 9dB | Überlastung | > 0dBm |
| Optisch-Budget (DB) | 20dB | DOM/DDM | Unterstützung |
| Temperatur | Funktionieren: Werbung 0 zu 70°C | Garantie | 36-monatig |
| Lagerung: -40°C zu 85°C | Gewicht | 25gram | |
| Befolgung | Gigabit Ethernet, MSA konform | ||
Eigenschaften
Anwendung
Optische und elektrische Eigenschaften
| Parameter | Symbol | Minute | Typisch | Maximal | Einheit | Anmerkungen | ||
| Übermittler | ||||||||
| Mitte-Wellenlänge | λc | 1290 | 1310 | 1330 | Nanometer | |||
| Spektralbreite (- 20dB) | σ | 1 | Nanometer | |||||
| Seitenmodus-Unterdrückungs-Verhältnis | SMSR | 30 | DB | |||||
| Durchschnittliche Spitzenleistung | Schellfisch | -5 | 0 | dBm | 1 | |||
| Löschungs-Verhältnis | ER | 9 | DB | |||||
| Optischer Aufstieg/Abfallzeit (20%~80%) | tr/tf | 0,26 | ns | |||||
| Dateneingabe Schwingen-Differenzial | VIN | 400 | 1800 | Millivolt | 2 | |||
| Eingegebener differenzialer Widerstand | ZIN | 90 | 100 | 110 | Ω | |||
|
TX-Sperrung |
Sperrung | 2,0 | Vcc | V | ||||
| Ermöglichen Sie | 0 | 0,8 | V | |||||
|
TX-Störung |
Störung | 2,0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Empfänger | ||||||||
| Mitte-Wellenlänge | λc | 1470 | 1490 | 1510 | Nanometer | |||
| Empfänger-Empfindlichkeit | -25 | dBm | 3 | |||||
| Empfänger-Überlastung | 0 | dBm | 3 | |||||
| LOS De-erklären | LOSD | -27 | dBm | |||||
| LOS erklären | LOSA | -40 | dBm | |||||
| Los-Hysterese | 1 | 4 | DB | |||||
| Datenausgabe-Schwingen-Differenzial | Vout | 400 | 1800 | Millivolt | 4 | |||
|
LOS |
Hoch | 2,0 | Vcc | V | ||||
| Tief | 0,8 | V | ||||||
1. Die optische Energie wird in SMF gestartet.
2. PECL-Input, innerlich Wechselstrom-verbunden und beendet.
3. Gemessen mit einer Testseite @1244Mbps PRBS 223-1, BRUSTBEEREN ≤1×10-12.
4. Innerlich Wechselstrom-verbunden.
Paket-Entwurf
Maße sind in den Millimeter. Alle Maße sind ±0.1mm wenn nicht anders angegeben. (Einheit: Millimeter)
