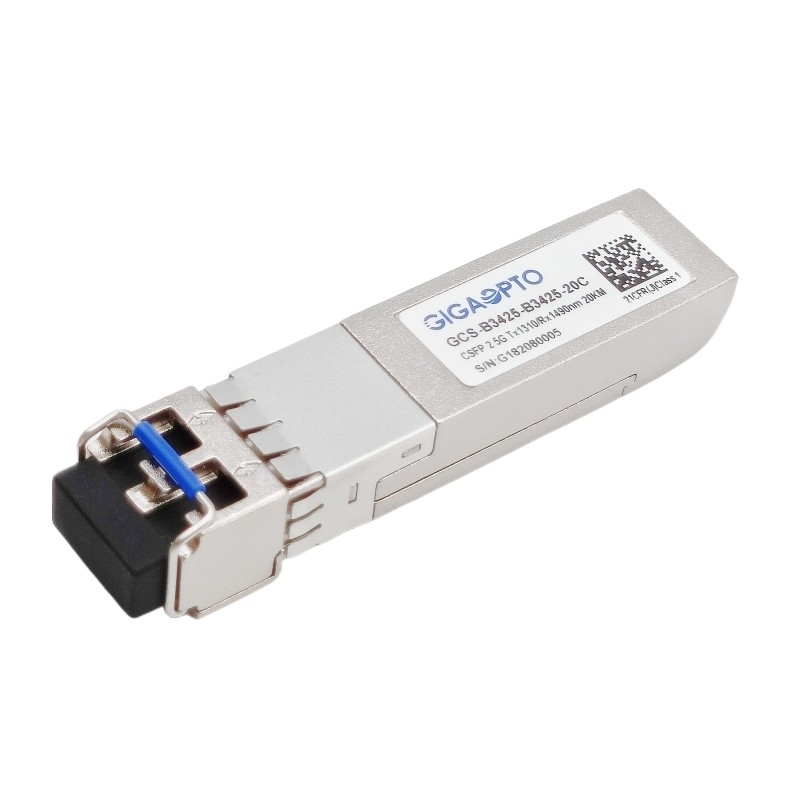

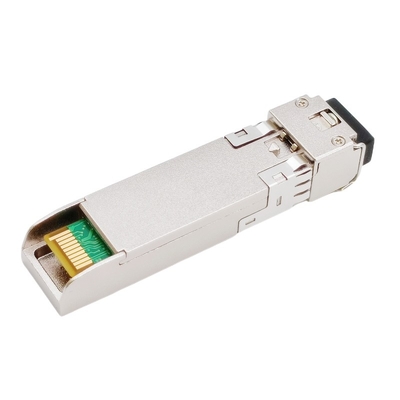

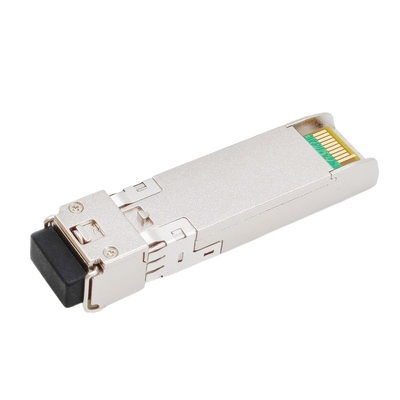

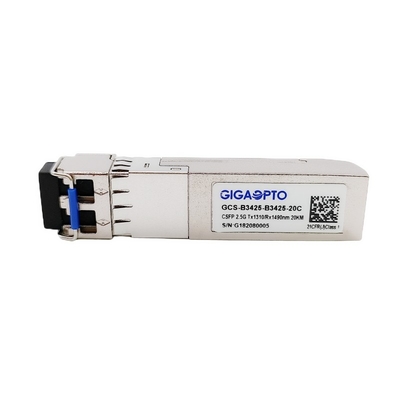

2.5Gbps CSFP verdoppeln DOM LC Transceiver BIDI 20km TX1310 RX1490
Beschreibung
Das GCS-B3425-B3425-20C ist mit der kompakten kleinen Wahl 2 der Form-Faktor-steckbaren (CSFP) Multi-Quellvereinbarung (MSA) kompatibel, stellt 2.488Gbps und 20km Getriebe über Monomodefaser (SMF) unter Verwendung einer Wellenlänge von 1310nmTx/1490nmRx über ein LC-Verbindungsstück zur Verfügung. Es ist mit dem Stiftverbindungsstück SFPs 20, zum der heißen Steckerfähigkeit zu erlauben. Digital-Diagnosefunktionen sind über eine I2C-Schnittstelle verfügbar, wie im MSA SFF-8472 spezifiziert.
Der Transceiver besteht aus bidirektionaler optischer Transceivereinheit mit 2 Kanälen mit fünf Abschnitten: der LD-Fahrer, der Begrenzungsverstärker, der digitale Diagnosemonitor, Art von Laser (der DFB Laser) und der PIN-Fotodetektor.
Der optische Ertrag kann durch einen hochrangigen Input TTL-Logiks von Tx-Sperrung behindert sein, und das System kann das Modul über I2C auch sperren. Tx-Störung wird zur Verfügung gestellt, um diese Verminderung des Lasers anzuzeigen. Verlust des Ertrages des Signals (LOS) wird zur Verfügung gestellt, um den Verlust eines optischen Signals des Input des Empfängers oder den Verbindungsstatus mit Partner anzuzeigen. Das System kann die Informationen LOS (oder Verbindung) /Disable/Fault über I2C-Registerzugang auch erhalten. Herkömmliches SFP arbeitet, wenn es in Wechselstrom - SFP-Sockel, gleichzeitig kein Schaden C-SFP und des Wirtsbrettes verstopft wird, wenn C-SFP Modul in einen herkömmlichen SFP-Sockel verstopft wird
Spezifikationen
| Produkt-Kategorie | Transceiver 2.5G CSFP | P/N | GCS-B3425-B3425-20C |
| Paket-Art | CSFP | Art | Doppelfaser BIDI |
| Bit-Geschwindigkeits (Gbps) | 2.488G/2.488G | Weg-Zählung | 2x (Tx/Rx) |
| Max Cable Length | 20km | Verbindungsstück | Doppel-LC |
| TX-Wellenlänge | 2x 1310nm | RX-Wellenlänge | 2x 1490nm |
| Stromversorgungs-Spannung | +3.3V (typisch) | Verlustleistung | ≤ 1.8W |
| TX-Art | DFB | RX-Art | PIN |
| TX-Spitzenleistung | -5 | 0dBm | RX-Empfindlichkeit | < -19dBm=""> |
| Löschungs-Verhältnis | > 9dB | Sättigung | > 0dBm |
| Optisch-Budget (DB) | 14dB | Digital-Diagnose | Einbauten |
| Umwelt | Funktionieren: 0 zu 70°C | Garantie | 36-monatig |
| Lagerung: -40°C zu 85°C | MTBF | 1,000,000Hours | |
| Befolgung | Gigabit Ethernet, MSA konform | ||
Eigenschaften
Anwendung
Elektrische und optische Eigenschaften
| Parameter | Symbol | Minute | Typisch | Maximal | Einheit | Anmerkungen | ||
| Übermittler | ||||||||
| Mitte-Wellenlänge | λc | 1260 | 1310 | 1360 | Nanometer | |||
| Spektralbreite (- 20dB) | σ | 1 | Nanometer | |||||
| Seitenmodus-Unterdrückungs-Verhältnis | SMSR | 30 | DB | |||||
| Durchschnittliche Spitzenleistung | Schellfisch | -5 | 0 | dBm | 1 | |||
| Löschungs-Verhältnis | ER | 9 | DB | |||||
| Optischer Aufstieg/Abfallzeit (20%~80%) | tr/tf | 0,16 | ns | |||||
| Dateneingabe Schwingen-Differenzial | VIN | 400 | 1800 | Millivolt | 2 | |||
| Eingegebener differenzialer Widerstand | ZIN | 90 | 100 | 110 | Ω | |||
|
TX-Sperrung |
Sperrung | 2,0 | Vcc | V | ||||
| Ermöglichen Sie | 0 | 0,8 | V | |||||
|
TX-Störung |
Störung | 2,0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Empfänger | ||||||||
| Mitte-Wellenlänge | λc | 1470 | 1510 | Nanometer | ||||
| Empfänger-Empfindlichkeit | -19 | dBm | 3 | |||||
| Empfänger-Überlastung | 0 | dBm | 3 | |||||
| LOS De-erklären | LOSD | -19 | dBm | |||||
| LOS erklären | LOSA | -30 | dBm | |||||
| Los-Hysterese | 1 | 4 | DB | |||||
| Datenausgabe-Schwingen-Differenzial | Vout | 400 | 1800 | Millivolt | 4 | |||
|
LOS |
Hoch | 2,0 | Vcc | V | ||||
| Tief | 0,8 | V | ||||||
1. Die optische Energie wird in SMF gestartet.
2. PECL-Input, innerlich Wechselstrom-verbunden und beendet.
3. Gemessen mit einer Testseite @2488Mbps PRBS 223-1, BRUSTBEEREN ≤1×10-12.
4. Innerlich Wechselstrom-verbunden.
Ansprechpartner: Ophelia Feng
Telefon: +86 15882203619
