Produktdetails:
|
| Art: | 2 Transceiver der Faser-2.488Gbps CSFP | Datenrate (Gbps): | Doppel-2.488Gbps |
|---|---|---|---|
| TX-Wellenlänge: | 2 x 1490nm | RX-Wellenlänge: | 2 x 1310nm |
| Komponente: | DFB+PIN | Getriebe: | 20km |
| DDM: | Gestützt | Schlüsselwörter: | Transceiver 20km 2.488G CSFP |
| Hervorheben: | 2.488Gbps CSFP,2 Transceiver der Faser-CSFP,20km CSFP optischer Transceiver |
||
Bi-Di SFP-Transceiver 1490nm TX 1310 Nanometer RX 20km des Vertrags-2.488Gbps
Beschreibung

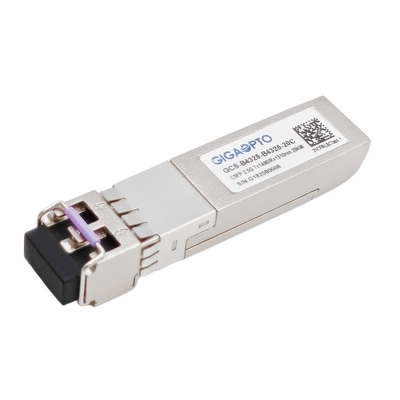

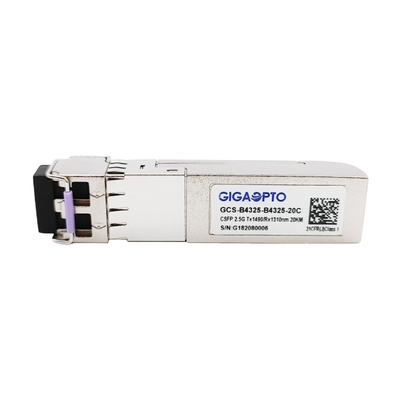

Der GCS-B4325-B4325-20C Transceiver ist Hochleistung, kosteneffektives Modul, in der beide Häfen bidirektional sind, jeder Hafen stützt Durchsatz 2448Mbps und 20km Getriebeabstand mit SMF.
Die unabhängige Transceivereinheit des Kanals zwei besteht aus drei Abschnitten: ein Laser-Übermittler der hohen Qualität 1490nm DFB, eine hohe zuverlässige PIN-Fotodiode 1310nm integriert mit einem Transwiderstandvorverstärker (TIA) und MCU-Steuergerät. Alle Module werden Lasersicherheitsanforderungen der Klasse I gerecht.
Es ist mit dem Stiftverbindungsstück SFPs 20, zum der heißen Steckerfähigkeit zu erlauben. Digital-Diagnosefunktionen sind über eine I2C-Schnittstelle verfügbar, wie im MSA SFF-8472 spezifiziert.
Der Transceiver ist völlig - mit kompakter SFP-Multi-Quellvereinbarung (MSA) kompatibel.
Spezifikationen
| Produkt-Kategorie | 2 Transceiver der Faser-CSFP | P/N | GCS-B4325-B4325-20C |
| Form-Faktor | CSFP | Technologie | Doppel-Weg BIDI |
| Stückchen-Geschwindigkeit (Gbps) | 2.488G/2.488G | Weg-Zählung | 2x (Tx/Rx) |
| Kabelübertragung | 20km | Schnittstelle | Doppel-LC UPC |
| TX-Mitte-Wellenlänge | 2x 1310nm | RX-Mitte-Wellenlänge | 2x 1490nm |
| Stromversorgungs-Spannung | +3.3V (typisch) | Verlustleistung | ≤ 1.8W |
| Übermittler-Art | DFB Laser | Empfänger-Art | PIN |
| Übermittler-Energie | -5 | 0dBm | Empfänger-Empfindlichkeit | < -19dBm=""> |
| Löschungs-Verhältnis | > 9dB | Empfänger-Überlastung | > 0dBm |
| Optisches Budget (DB) | 14dB | Digital-Diagnose | Einbauten |
| Umwelt | Funktionieren: 0 zu 70°C | Garantie | 36-monatig |
| Lagerung: -40°C zu 85°C | MTBF | 1,000,000Hours | |
| Befolgung | Gigabit Ethernet, MSA konform | ||
Eigenschaften
Anwendung
Elektrische und optische Eigenschaften
| Parameter | Symbol | Minute | Typisch | Maximal | Einheit | Anmerkungen | ||
| Übermittler | ||||||||
| Mitte-Wellenlänge | λc | 1470 | 1490 | 1510 | Nanometer | |||
| Spektralbreite (- 20dB) | σ | 1 | Nanometer | |||||
| Seitenmodus-Unterdrückungs-Verhältnis | SMSR | 30 | DB | |||||
| Durchschnittliche Spitzenleistung | Schellfisch | -5 | 0 | dBm | 1 | |||
| Löschungs-Verhältnis | ER | 9 | DB | |||||
| Optischer Aufstieg/Abfallzeit (20%~80%) | tr/tf | 0,16 | ns | |||||
| Dateneingabe Schwingen-Differenzial | VIN | 400 | 1800 | Millivolt | 2 | |||
| Eingegebener differenzialer Widerstand | ZIN | 90 | 100 | 110 | Ω | |||
|
TX-Sperrung |
Sperrung | 2,0 | Vcc | V | ||||
| Ermöglichen Sie | 0 | 0,8 | V | |||||
|
TX-Störung |
Störung | 2,0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Empfänger | ||||||||
| Mitte-Wellenlänge | λc | 1290 | 1330 | Nanometer | ||||
| Empfänger-Empfindlichkeit | -19 | dBm | 3 | |||||
| Empfänger-Überlastung | 0 | dBm | 3 | |||||
| LOS De-erklären | LOSD | -19 | dBm | |||||
| LOS erklären | LOSA | -30 | dBm | |||||
| Los-Hysterese | 1 | 4 | DB | |||||
| Datenausgabe-Schwingen-Differenzial | Vout | 400 | 1800 | Millivolt | 4 | |||
|
LOS |
Hoch | 2,0 | Vcc | V | ||||
| Tief | 0,8 | V | ||||||
1. Die optische Energie wird in SMF gestartet.
2. PECL-Input, innerlich Wechselstrom-verbunden und beendet.
3. Gemessen mit einer Testseite @2488Mbps PRBS 223-1, BRUSTBEEREN ≤1×10-12.
4. Innerlich Wechselstrom-verbunden.
