Produktdetails:
|
| Art: | Transceiver 2.5Gbps CSFP | Bitgeschwindigkeit (Gbps): | Doppel-2.5Gbps |
|---|---|---|---|
| TX-Wellenlänge: | 2 x 1310nm | RX-Wellenlänge: | 2 x 1550nm |
| Komponente: | DFB+PIN | Reichweite: | 20km |
| DOM: | Gestützt | ||
| Hervorheben: | Optischer Transceiver CSFP BIDI,20km BIDI optischer Transceiver,Doppel-2.5G CSFP |
||

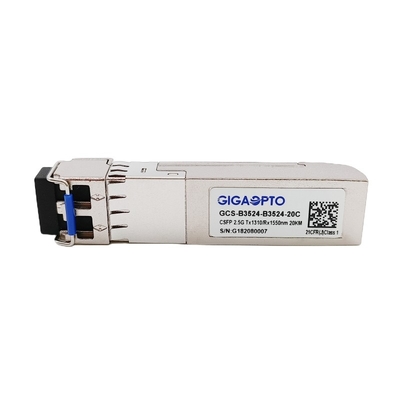

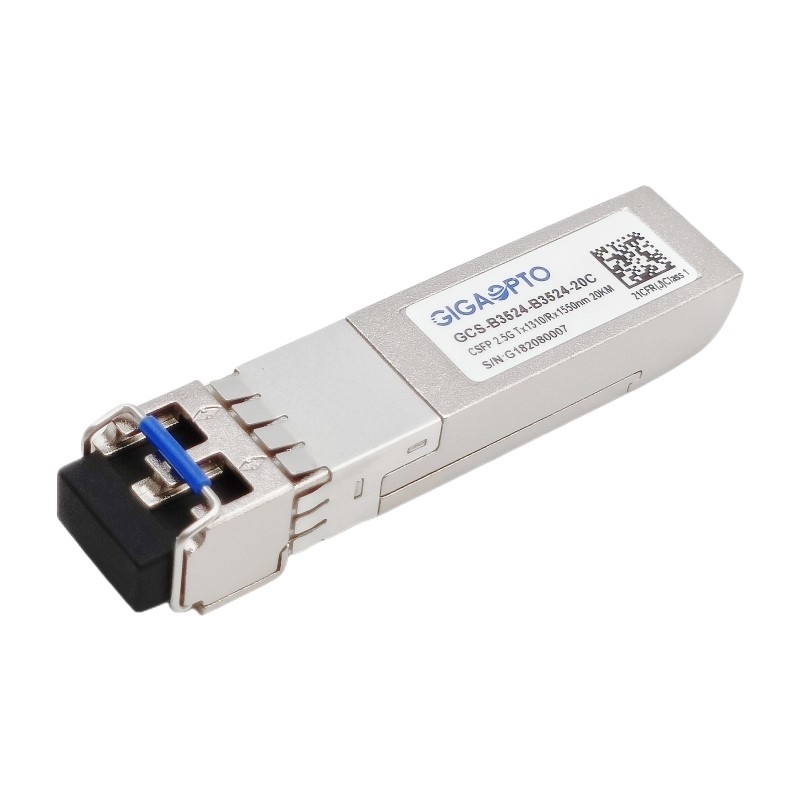

Doppeltransceiver TX1310 RX1550 LC 20km der faser-2.5Gbps CSFP BIDI DOM
Beschreibung
Das GCS-B3524-B3524-20C ist mit der kompakten kleinen Wahl 2 der Form-Faktor-steckbaren (CSFP) Multi-Quellvereinbarung (MSA) kompatibel und darf zwei verschiedene Gigabit Ethernet-Verbindungen, jede herstellen, die über ein betreibt Lichtleiterkabel der Monomodefaser (SMF), das Durchsatz 2.5Gbps mit einem maximalen Getriebe von 20km mit LC-Schnittstelle stützt.
Für jeden Weg der unterschiedlichen Daten benutzt diese Transceivereinheit einen hochwertigen DFB Laser-Übermittler mit dem Funktionieren an der nominalen Wellenlänge 1310nm und an einem Empfänger 1550nm PIN Fotodiode. Alles Modul Lasersicherheitsanforderungen der Klasse 1 gerecht werden.
Es ist mit dem Stiftverbindungsstück SFPs 20, zum der heißen Steckerfähigkeit zu erlauben. Digital-Diagnosefunktionen sind über eine I2C-Schnittstelle verfügbar, wie im MSA SFF-8472 spezifiziert.
Spezifikationen
| Produkt-Kategorie | Kompakter SFP-Transceiver | P/N | GCS-B3524-B3524-20C |
| Paket | CSFP | Art | Doppel-Weg BIDI |
| Daten-Geschwindigkeit (Gbps) | 2.488G/2.488G | Weg-Zählung | 2x (Tx/Rx) |
| Verbindungs-Länge | 20km | Schnittstelle | Doppel-LC |
| TX-Mitte-Wellenlänge | 2x 1310nm | RX-Mitte-Wellenlänge | 2x 1550nm |
| Stromversorgungs-Spannung | +3.3V (typisch) | Leistungsaufnahme | ≤ 1.8W |
| Ld-Art | DFB Laser | PD-Art | PIN Fotodiode |
| Übermittler-Energie | -5 | 0dBm | Empfänger-Empfindlichkeit | < -19dBm=""> |
| Löschungs-Verhältnis | > 8.2dB | Empfänger-Überlastung | > 0dBm |
| Leistungsbilanz (DB) | 14dB | DOM/DDM | Unterstützung |
| Umwelt | Funktionieren: 0 zu 70°C | Garantie | 36-monatig |
| Lagerung: -40°C zu 85°C | Gewicht | 30gram | |
| Befolgung | Gigabit Ethernet, MSA konform | ||
Eigenschaften
Anwendung
Elektrische und optische Eigenschaften
| Parameter | Symbol | Minute | Typisch | Maximal | Einheit | Anmerkungen | ||
| Übermittler | ||||||||
| Mitte-Wellenlänge | λc | 1260 | 1310 | 1360 | Nanometer | |||
| Spektralbreite (- 20dB) | σ | 1 | Nanometer | |||||
| Seitenmodus-Unterdrückungs-Verhältnis | SMSR | 30 | DB | |||||
| Durchschnittliche Spitzenleistung | Schellfisch | -5 | 0 | dBm | 1 | |||
| Löschungs-Verhältnis | ER | 8,2 | DB | |||||
| Optischer Aufstieg/Abfallzeit (20%~80%) | tr/tf | 0,16 | ns | |||||
| Dateneingabe Schwingen-Differenzial | VIN | 400 | 1800 | Millivolt | 2 | |||
| Eingegebener differenzialer Widerstand | ZIN | 90 | 100 | 110 | Ω | |||
|
TX-Sperrung |
Sperrung | 2,0 | Vcc | V | ||||
| Ermöglichen Sie | 0 | 0,8 | V | |||||
|
TX-Störung |
Störung | 2,0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Empfänger | ||||||||
| Mitte-Wellenlänge | λc | 1530 | 1570 | Nanometer | ||||
| Empfänger-Empfindlichkeit | -19 | dBm | 3 | |||||
| Empfänger-Überlastung | 0 | dBm | 3 | |||||
| LOS De-erklären | LOSD | -19 | dBm | |||||
| LOS erklären | LOSA | -30 | dBm | |||||
| Los-Hysterese | 1 | 4 | DB | |||||
| Datenausgabe-Schwingen-Differenzial | Vout | 400 | 1800 | Millivolt | 4 | |||
|
LOS |
Hoch | 2,0 | Vcc | V | ||||
| Tief | 0,8 | V | ||||||
1. Die optische Energie wird in SMF gestartet.
2. PECL-Input, innerlich Wechselstrom-verbunden und beendet.
3. Gemessen mit einer Testseite @2488Mbps PRBS 223-1, BRUSTBEEREN ≤1×10-12.
4. Innerlich Wechselstrom-verbunden.
