Produktdetails:
|
| Art: | Vertrag 2.5Gbps SFP-Transceiver | Bitgeschwindigkeit (Gbps): | 2.5Gbps/2.5Gbps |
|---|---|---|---|
| TX-Wellenlänge: | 2 x 1550nm | RX-Wellenlänge: | 2 x 1310nm |
| Laser/Fotodiode: | DFB+PIN | Abstand: | 20km |
| DOM: | Gestützt | Schlüsselwörter: | 2.5G pressen SFP 20km zusammen |
| Hervorheben: | 2.5Gbps Vertrag SFP,Doppel-BIDI-Vertrag SFP,tx 1310nm rx 1550nm |
||

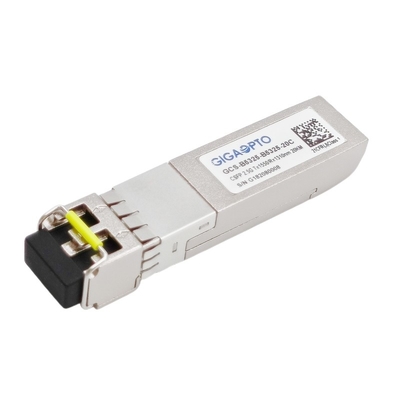

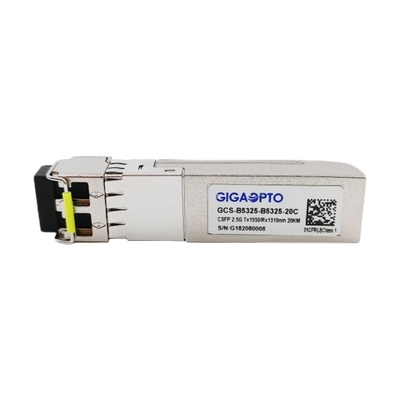

Doppel-BIDI Transceiver TX1550nm RX1310nm LC 20km 2.5Gbps CSFP DOM
Beschreibung
Das GCS-B5325-B5325-20C ist ein kompakter kleiner Formfaktor, den steckbarer CSFP-Transceiver speziell für die Hochleistung integrierte zwei bidirektionale Verbindungen auf einer Duplexmonomodefaser bestimmt ist.
Es ist mit zwei 1.25Gbps BOSA in einem SFP-Paket, für jeden Weg, es kennzeichnet mit einem hochwertigen 1550nm DFB Laser-Übermittler und eine sehr empfindliche PIN-Fotodiode 1310nm, ein maximales Getriebe kann bis 20km über Einmodenfaser erreichen.
Es ist mit dem Stiftverbindungsstück SFPs 20, zum der heißen Steckerfähigkeit zu erlauben. Digital-Diagnosefunktionen sind über eine I2C-Schnittstelle verfügbar, wie im MSA SFF-8472 spezifiziert.
Der Transceiver ist völlig - kompatibel mit kompakter SFP-Multi-Quellvereinbarung (MSA) und CE/RoHS bescheinigte.
Spezifikationen
| Produkt-Kategorie | 2.5G Vertrag SFP | P/N | GCS-B5325-B5325-20C |
| Verpacken | CSFP | Art | 2 BOSA in einem SFP-Hafen |
| Daten-Geschwindigkeit (CH1/CH2)) | 2.488G/2.488G | Weg-Zählung | 2x (Tx/Rx) |
| Verbindungs-Länge | 20km | Schnittstelle | Doppel-LC |
| TX-Mitte-Wellenlänge | 2x 1310nm | RX-Mitte-Wellenlänge | 2x 1550nm |
| Stromversorgungs-Spannung | +3.3V (typisch) | Leistungsaufnahme | ≤ 1.8W |
| Ld-Art | DFB Laser | PD-Art | PIN Fotodiode |
| Übermittler-Energie | -5 | 0dBm | Empfänger-Empfindlichkeit | < -19dBm=""> |
| Löschungs-Verhältnis | > 8.2dB | Überlastung | > 0dBm |
| Leistungsbilanz (DB) | 14dB | DOM/DDM | Unterstützung |
| Umwelt | Funktionieren: 0 zu 70°C | Garantie | 36-monatig |
| Lagerung: -40°C zu 85°C | Gewicht | 30gram | |
| Befolgung | Gigabit Ethernet, MSA konform | ||
Eigenschaften
Anwendung
Elektrische und optische Eigenschaften
| Parameter | Symbol | Minute | Typisch | Maximal | Einheit | Anmerkungen | ||
| Übermittler | ||||||||
| Mitte-Wellenlänge | λc | 1530 | 1550 | 1570 | Nanometer | |||
| Spektralbreite (- 20dB) | σ | 1 | Nanometer | |||||
| Seitenmodus-Unterdrückungs-Verhältnis | SMSR | 30 | DB | |||||
| Durchschnittliche Spitzenleistung | Schellfisch | -5 | 0 | dBm | 1 | |||
| Löschungs-Verhältnis | ER | 8,2 | DB | |||||
| Optischer Aufstieg/Abfallzeit (20%~80%) | tr/tf | 0,16 | ns | |||||
| Dateneingabe Schwingen-Differenzial | VIN | 400 | 1800 | Millivolt | 2 | |||
| Eingegebener differenzialer Widerstand | ZIN | 90 | 100 | 110 | Ω | |||
|
TX-Sperrung |
Sperrung | 2,0 | Vcc | V | ||||
| Ermöglichen Sie | 0 | 0,8 | V | |||||
|
TX-Störung |
Störung | 2,0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Empfänger | ||||||||
| Mitte-Wellenlänge | λc | 1290 | 1330 | Nanometer | ||||
| Empfänger-Empfindlichkeit | -19 | dBm | 3 | |||||
| Empfänger-Überlastung | 0 | dBm | 3 | |||||
| LOS De-erklären | LOSD | -19 | dBm | |||||
| LOS erklären | LOSA | -30 | dBm | |||||
| Los-Hysterese | 1 | 4 | DB | |||||
| Datenausgabe-Schwingen-Differenzial | Vout | 400 | 1800 | Millivolt | 4 | |||
|
LOS |
Hoch | 2,0 | Vcc | V | ||||
| Tief | 0,8 | V | ||||||
1. Die optische Energie wird in SMF gestartet.
2. PECL-Input, innerlich Wechselstrom-verbunden und beendet.
3. Gemessen mit einer Testseite @2488Mbps PRBS 223-1, BRUSTBEEREN ≤1×10-12.
4. Innerlich Wechselstrom-verbunden.
Digital-Diagnosegedächtnis-Karte
Die Transceivers stellen Serien-Identifikations-Gedächtnisinhalt und Diagnoseinformationen über die anwesenden Betriebsbedingungen von der 2-drahtigen seriellen Schnittstelle zur Verfügung (SCL, SDA).
Die Diagnoseinformationen mit interner Kalibrierung oder die externe Kalibrierung alle werden, einschließlich Leistungsaufnahmeüberwachung, Sendeleistungsüberwachung, gegenwärtige Überwachung der Neigung, Versorgungs-Spg. Kontrollempfänger und Temperaturüberwachung eingeführt.
Das digitale Diagnosespezifische Datenfeld der gedächtniskarte definiert als folgendes. A0h/A2h für Channel1 B0h/B2h für Channel2
