Produktdetails:
|
| Art: | 10Gbps Transceiver des Vertrags-SFP+ | Bitgeschwindigkeit (Gbps): | 10Gbps/10Gbps |
|---|---|---|---|
| Paket: | CSFP+ | Wellenlänge (Ch1): | TX12700nm/RX1310nm |
| Wellenlänge (Ch2): | TX1310nm/RX1270nm | Laser/Fotodiode: | DFB+PIN-TIA |
| Reichweite: | 20km | DOM: | Gestützt |
| Schlüsselwörter: | 10G pressen SFP+ 20km zusammen | ||
| Hervorheben: | Transceiver DOM BIDI,20km BIDI Transceiver,10G Vertrag SFP+ |
||
10.3Gbps 2-Channel CSFP+ LC Inspektions-Transceiver Ch1 TX1270RX1330 Ch2 TX1330RX1270 20km
Beschreibung

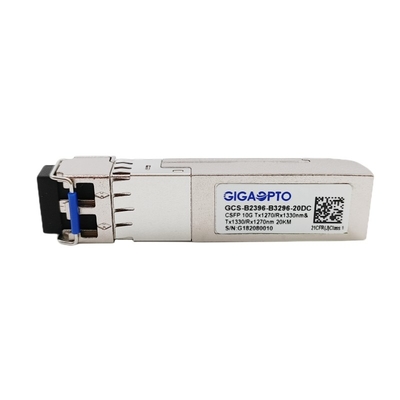

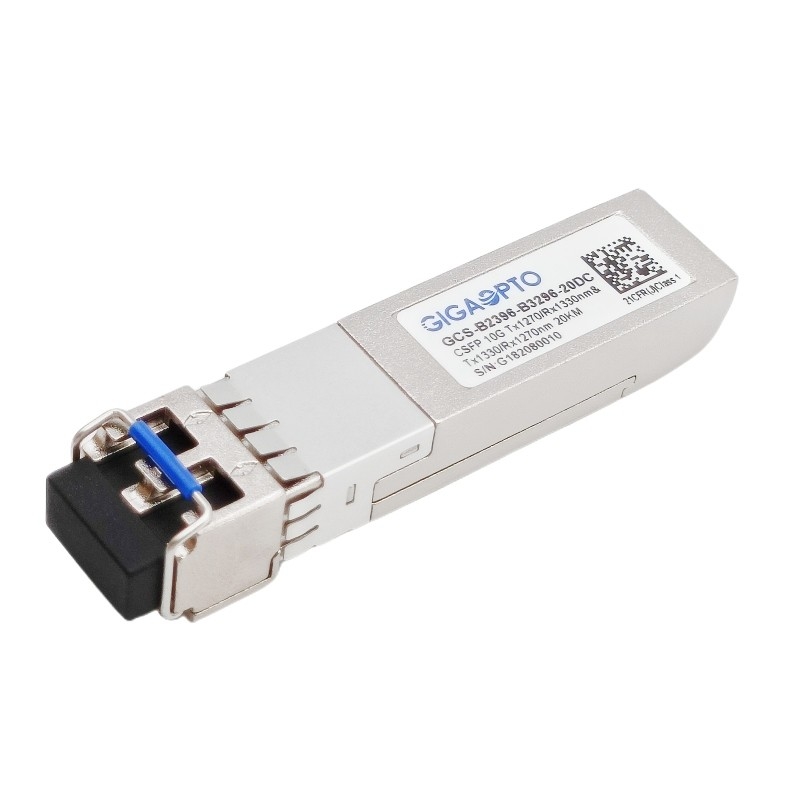

Der GCS-B2396-B3296-20DC Transceiver ist mit der kompakter kleiner Form-Faktor steckbaren (CSFP) MSA-Wahl 2 für 10GBASE-LR und Faser-Kanal konform und erlaubt zwei unabhängige bidirektionale Kanäle pro Hafen.
Für Kanal einer, kennzeichnet es einen Übermittler 1270nm DFB und einen Empfänger 1330n.
Für Kanal zwei, kennzeichnet es einen Übermittler 1330nm DFB und einen Empfänger 1270nm.
Jeder Kanal stützt Durchsatz 10Gbps und Verbindung bis 20km über Einmodenfaser mit einer LC-Schnittstelle.
Es ist mit dem Stiftverbindungsstück SFPs 20, zum der heißen Steckerfähigkeit zu erlauben. Kein Schaden C-SFP+ und des Wirtsbrettes, wenn C-SFP+ Modul in einen herkömmlichen SFP-Sockel verstopft wird. Digital-Diagnosefunktionen sind über eine I2C-Schnittstelle verfügbar, wie im MSA SFF-8472 spezifiziert.
Der Transceiver ist völlig - kompatibel mit kompakter SFP-Multi-Quellvereinbarung (MSA) und CE/RoHS bescheinigte.
Spezifikationen
| Produkt-Kategorie | Transceiver 10G CSFP+ | P/N | GCS-B2396-B3296-20DC |
| Form-Faktor | CSFP+ | Art | Hafen 2 BOSA /SFP |
| Datenrate (CH1/CH2)) | 10Gbps/10Gbps | Weg-Zählung | 2x (Tx/Rx) |
| Reichweite | 20km | Verbindungsstück | Lc-Duplex |
| Wellenlänge (CH1) | TX1270nm/RX1330nm | Wellenlänge (CH2) | TX1330nm/RX1270 |
| Stromversorgungs-Spannung | +3.3V (typisch) | Leistungsaufnahme | ≤ 2.0W |
| Ld-Art (CH1/CH2) | DFB | PD-Art (CH1/CH2) | PIN+TIA |
| Übermittler-Energie | -2~ +3dBm | Empfänger-Empfindlichkeit | < -13dBm=""> |
| Löschungs-Verhältnis | > 3.5dB | Überlastung | > 0.5dBm |
| Leistungsbilanz (DB) | 11dB | Digital-Diagnose | Unterstützung |
| Umwelt | Funktionieren: 0 zu 70°C | Garantie | 3 Jahre |
| Lagerung: -40°C zu 85°C | Gewicht | 0.03kg | |
| Befolgung | Verbindungen des Ethernet-10G, MSA konform | ||
Eigenschaften
Anwendung
Elektrische und optische Eigenschaften
| Übermittler-optische Spezifikationen (0OC < Topr="">OC, 3.13V < Vcc=""> | ||||||
| Parameter | Symbol | Minute | Art | Maximal | Einheiten | Anmerkungen |
| Durchschnittliche Produkteinführungs-Energie | PO, Avg | -2 | +3 | dBm | 1 | |
| Löschungs-Verhältnis | ER | 3,5 | ||||
| Ertrag-Mitte-Wellenlänge | lc |
1260 1320 |
1270 1330 |
1280 1340 |
Nanometer | CH1 CH2 |
| Ertrag-Spektrum-Breite | σl | 1 | Nanometer | -20 DB-Breite | ||
| Seitenmodus-Unterdrückungs-Verhältnis | SMSR | 30 | DB | |||
| Relative Intensitäts-Geräusche | RIN | -128 | dB/Hz | |||
| Durchschnittliche Produkteinführungs-Energie WEG des Übermittlers | -30 | dBm | ||||
1. Spitzenleistung ist die Energie, die in eine 9/125 Millimeter-Monomodefaser verbunden wird.
| Empfänger-optische Spezifikationen (0OC < Topr="">OC, 3.13V < Vcc=""> | ||||||
| Parameter | Symbol | Minute | Art | Maximal | Einheiten | Anmerkungen |
| Empfindlichkeit bei 10,3 Gb/s | -13 | dBm | 2, durchschnittliche Energie | |||
| Empfänger-Überlastung | PMAX | 0,5 | --- | dBm | ||
| LOS -- Deasserted | LOSD | --- | --- | -14 | dBm | Übergang: hoch zum Tief |
| LOS -- Erklärt | LOSA | -35 | --- | --- | dBm | Übergang: Tief zum Hoch |
| Wellenlänge der Operation | lc |
1320 1260 |
1340 1280 |
Nanometer | CH1 CH2 | |
2. Gemessen mit durchschnittlicher Energie; BRUSTBEEREN < 10="">-12 und PRBS 231 - 1.
| Elektrische Eigenschaften | ||||||
| Parameter | Symbol | Minute | Art | Maximal | Einheiten | Anmerkungen |
| HochgeschwindigkeitsSchnittstellenbeschreibung des signal-(CML) | ||||||
| Eingabedaten-Datenrate | 10,3125 | Gb/s | ||||
| Differenziale Eingangsimpedanz | Rin | 100 | Ω | |||
| Differenziale Dateneingabe Umfang | 80 | 1000 | mVpp | Innerlich Wechselstrom verbunden | ||
| Ausgabedaten-Datenrate | 10,3125 | Gb/s | ||||
| Differenziale Ausgangsimpedanz | Niederlage | 100 | Ω | |||
| Differenzialer Datenausgabe-Umfang | 300 | 850 | mVpp | Innerlich Wechselstrom verbunden | ||
| Langsame Schnittstellenbeschreibung des Signal-(LVTTL) | ||||||
| Eingegebene Hochspannung | 2,0 | Vcc | V | |||
| Eingegebene Niederspannung | Boden | 0,8 | V | |||
| Ertrag-Hochspannung | 2,0 | Vcc | V | |||
| Ertrag-Niederspannung | Boden | 0,8 | V | |||
